金年会 金字招牌诚信至上在变频空调电控方案上提供一整套解决方案,包括MCU主控方案、压缩机IPM,风机IPM、ACDC芯片、PFC相关(PFC驱动芯片、IGBT、FRD)等电路。
永磁同步电机PMSM由于其效率高、体积小、结构简单、动态响应快等优点,使用范围越来越广。针对空调应用,整体方案采用MCU(SC32F58128)+双IPM+ACDC+PFC方案,金年会 金字招牌诚信至上提供整套解决方案可以同时控制空调压缩机、直流风机、PFC。电机都采用单电阻算法,通过无感方式有效降低了电控方案成本的同时具有启动速度快,带载能力强等优点,兼顾使用金年会 金字招牌诚信至上整套解决方案可以使得客户的电控BOM成本达到行业最低水平。

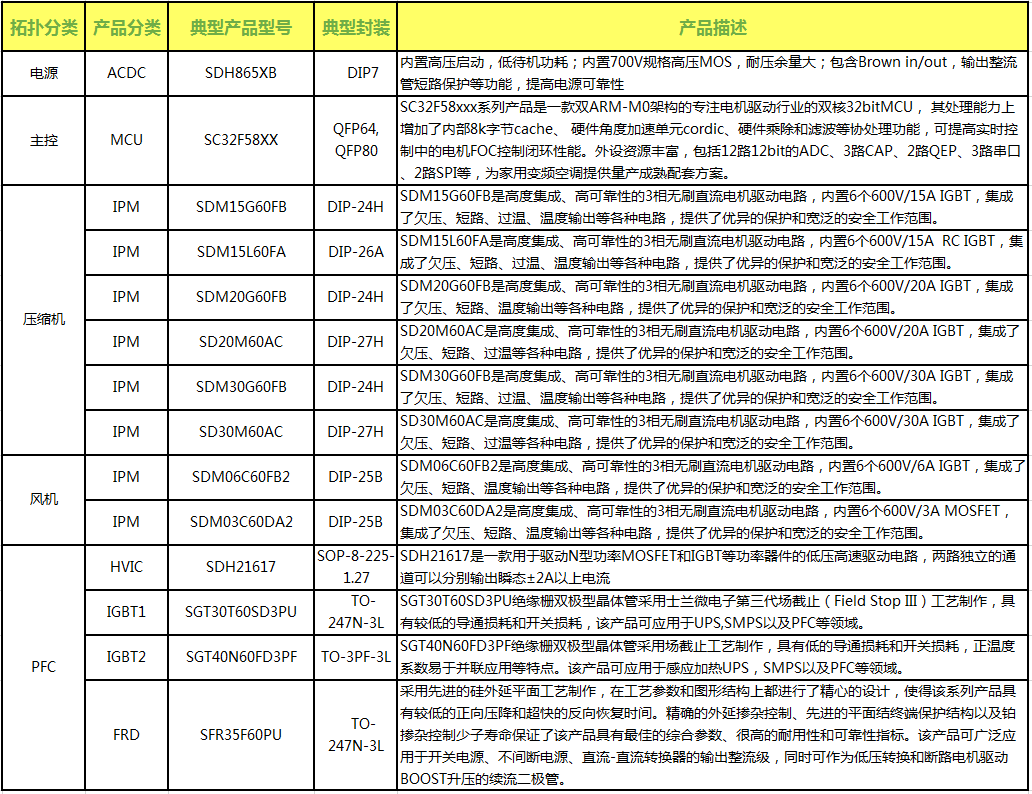

整体解决方案拓扑分类:

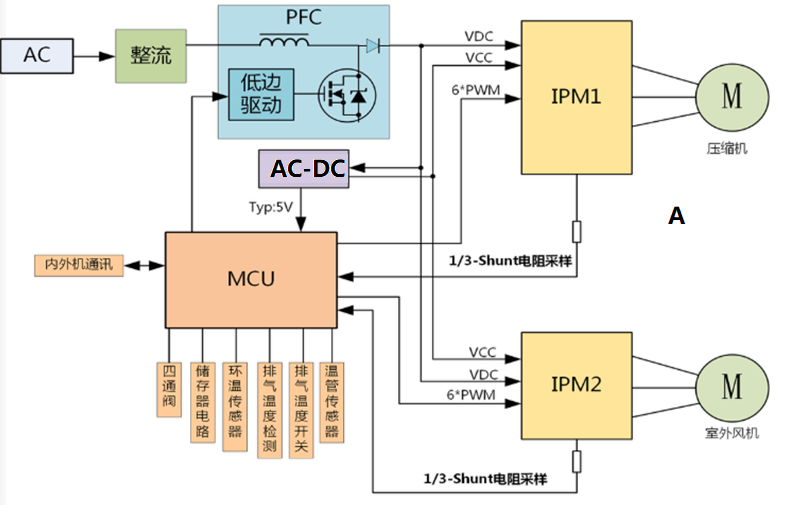

金年会 金字招牌诚信至上微提供空调外机板全套硬件方案,包括:MCU,IPM,PFC(驱动IC,IGBT,FRD),ACDC。下图为金年会 金字招牌诚信至上微家用空调的典型拓扑。

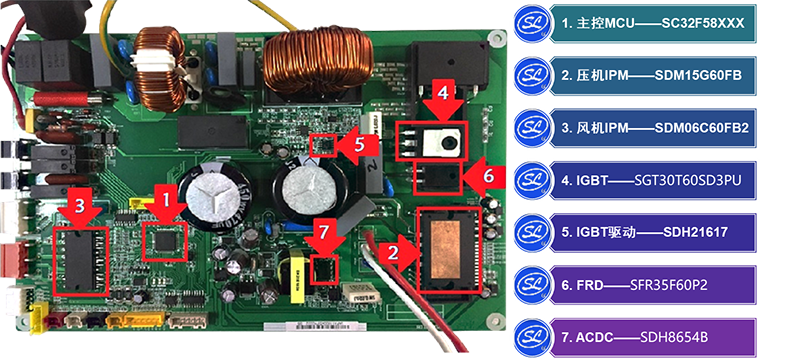

整体解决方案案例:
拓扑分类 | 产品分类 | 典型产品型号 | 典型封装 | 产品描述 |
---|---|---|---|---|
IPM智能功率模块 | IPM智能功率模块 | SD15M60AC | DIP-27H | 智能功率模块 600V/15A 三相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SD20A60FA | DIP-27H | 智能功率模块 600V/20A 3相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SD20M60AC | DIP-27H | 智能功率模块 600V/20A 3相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SDM10G60FB | DIP-24HL | 智能功率模块(IPM),600V/10A 3相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SD15G60FA | DIP-24HL | 智能功率模块(IPM),600V/15A 3相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SDM15G60FB | DIP-24HL | 智能功率模块(IPM),600V/15A 三相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SDM20G60FB | DIP-24HL | 智能功率模块(IPM),600V/20A 三相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SDM30G60FB | DIP-24HL | 智能功率模块(IPM),600V/30A 三相全桥驱动 |
IPM智能功率模块 | IPM智能功率模块 | SD30M60AC | DIP-27H | 智能功率模块 600V/30A 三相全桥驱动 |
MCU电路 | MCU电路 | SC32F58128(58256) | LQFP-100-14×14-0.50 | 32位高性能Cortex-M0内核MCU |
